產品簡介

結構特點

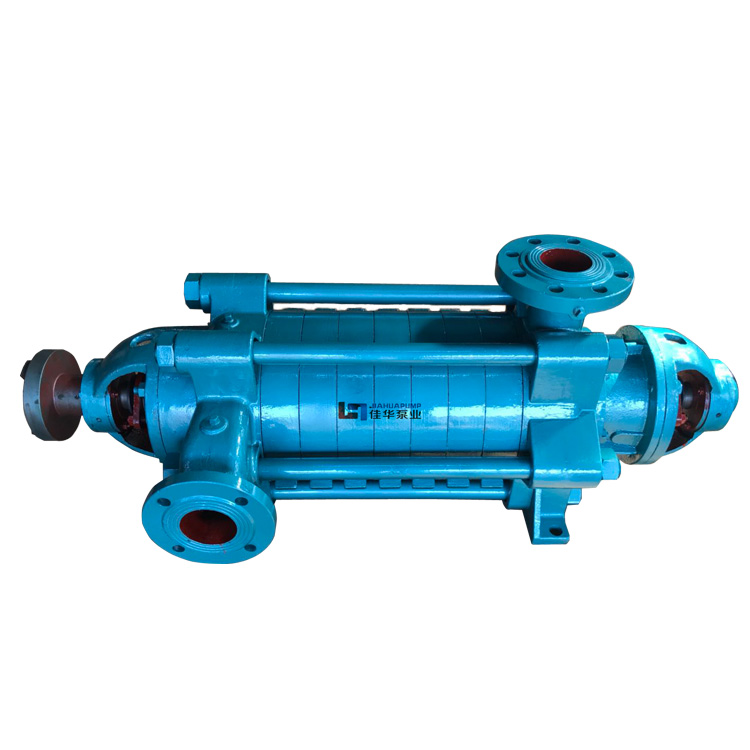

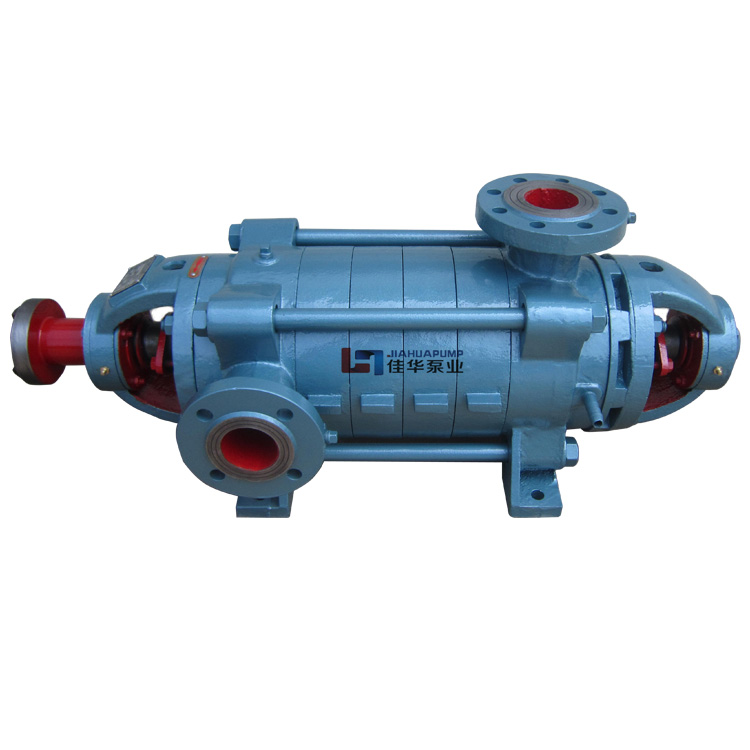

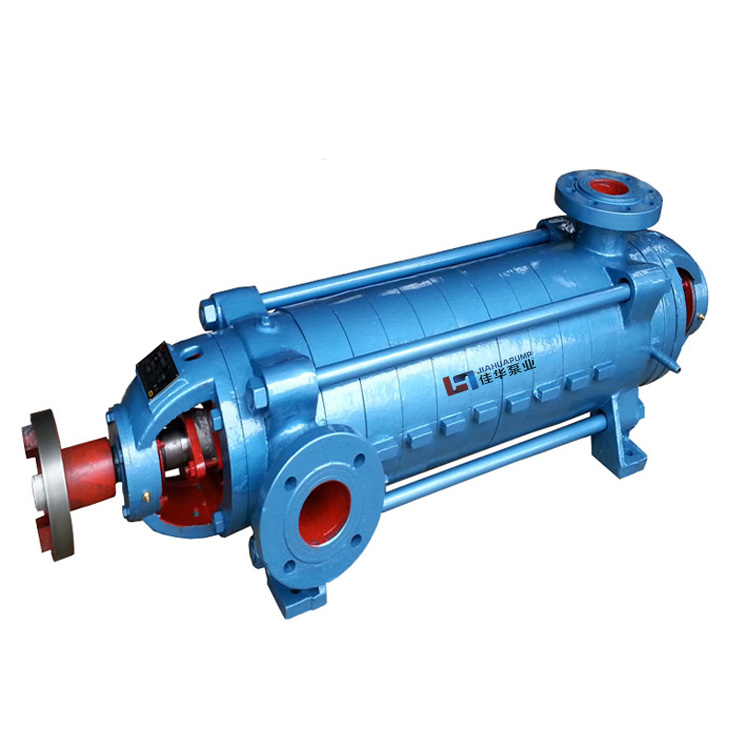

MD(DM)型耐磨礦用多級泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：

1、定子部分

主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上

2、轉子部件

主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

3、平衡機構

MD(DM)型耐磨礦用多級泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

型號說明

例：DM46-50×4

DM—耐磨多級離心泵

46—設計點流量為46m3/h

50—設計點單級揚程為50m

4—級數為4級

例：100MD16×3

100—泵吸入口直徑為100mm

MD—耐磨多級離心泵

16—泵設計點單級揚程為16m

3—級數為3級

性能參數

溫馨提醒：為了節約您查看時長，該頁面只放置部分參數表，如有需要您可以直接聯系客服咨詢、選型及報價！

DM155-67*(2-9)

級數	流量Q		揚程 H （m）	轉 速 n （r／min）	效率 η （%）	軸功率 N （KW）	配用電機		必需汽蝕余量 (NPSH) r （m）	葉輪直徑 D （mm）	泵重 (kg)
級數	m³／h	L／S	揚程 H （m）	轉 速 n （r／min）	效率 η （%）	軸功率 N （KW）	功率（KW）	電機型號	必需汽蝕余量 (NPSH) r （m）	葉輪直徑 D （mm）	泵重 (kg)
2	100 155 185	27.8 43.1 51.4	152 134 118	2950	64 74 72	64.7 76.5 82.6	90	YB2-280M-2	3.2 5.0 6.6	Φ235	880
3			228 201 177			97.0 114.7 123.9	132	YB2-315M-2			952
4			304 268 236			129.4 152.9 165.1	185	YB2-315M1-2			1024
5			380 335 295			161.7 191.2 206.4	220	YB2-355M1-2			1145
6			456 402 354			194 229.5 247.7	280	YB2-355L1-2			1435
7			532 469 413			226.4 267.7 288.9	315	YB2-355L2-2			1558
8			608 536 472			258.8 305.9 330.2	355	YB2-355L1-2			1770
9			684 603 531			291.1 344.2 371.5	450	Y4001-2			1860

DM280-65*(3-10)

級數	流量Q		揚程 H （m）	轉 速 n （r／min）	效率 η （%）	軸功率 N （KW）	配用電機		必需汽蝕余量 (NPSH)r （m）	葉輪直徑 D （mm）	泵重 (kg)
級數	m³／h	L／S	揚程 H （m）	轉 速 n （r／min）	效率 η （%）	軸功率 N （KW）	功率（KW）	電機型號	必需汽蝕余量 (NPSH)r （m）	葉輪直徑 D （mm）	泵重 (kg)
3	185 280 335	51.4 77.8 93.1	204 195 186	1480	57 69 71	180 215 239	280	YB2-355L1-4	2.8 3.7 5.0	Φ410	1006
4			272 260 248			240 287 319	355	Y4001-4			1180
5			340 325 310			300 359 398	450	Y4003-4			1370
6			408 390 372			361 431 478	500	Y4004-4			1552
7			476 455 434			421 503 558	630	Y4501-4			1734
8			544 520 496			481 575 637	710	Y4502-4			1916
9			612 585 558			541 646 717	800	Y4503-4			2098
10			680 650 620			601 718 797	900	Y4504-4			2280

DM550-50*(2-9)

級數

流量Q

揚程

（m）

轉 速

（r／min）

效率

（%）

軸功率

（KW）

配用電機

必需汽蝕余量

(NPSH) r

（m）

葉輪

直徑

（mm）

泵重

(kg)

m³／h

L／S

功率

（KW）

電機型號

450

550

590

125

152.7

163.9

120

100

1480

188.5

189.6

192.7

250

Y3554-4

6KV

5.2

5.8

6.5

430

180

150

135

282.8

284.3

289.1

355

Y4001-4

6KV

240

200

180

376.9

378.9

385.4

450

Y4003-4

6KV

300

250

225

471.3

473.8

481.8

560

Y4005-4

6KV

360

300

270

565.5

568.5

578.1

710

Y4502-4

6KV

420

350

315

659.8

663.3

674.5

800

Y4503-4

6KV

480

400

360

754.0

758.0

770.8

900

Y4504-4

6KV

540

450

405

848.3

852.8

867.2

1000

Y5001-4

6KV

注：訂貨時，請?zhí)峁┹斔徒橘|(zhì)中顆粒含量以及顆粒比例，以便更準確選用泵材質配置。
