產品簡介

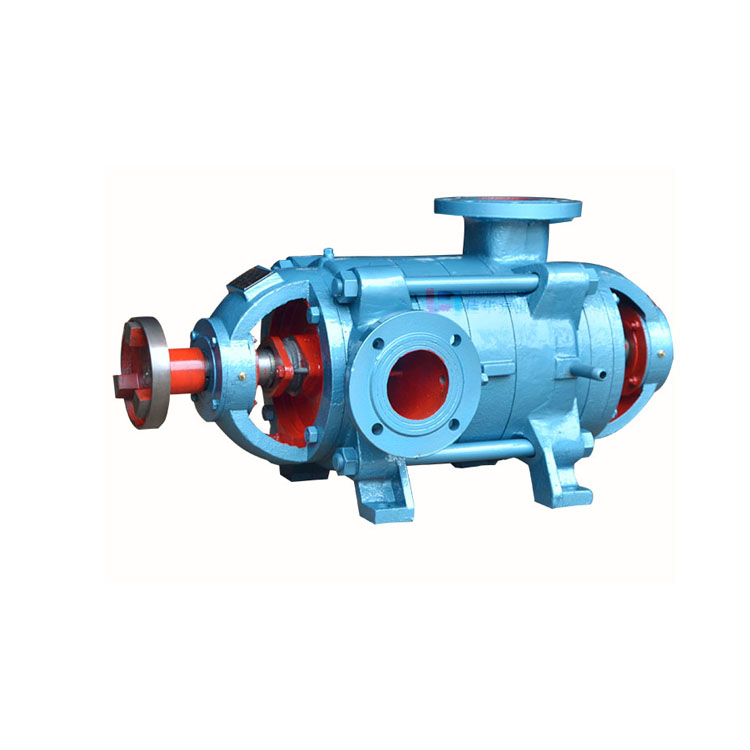

DY型多級離心油泵該系列泵系臥式單吸多級分段式離心泵，采用了高效節能產品的水力模型，具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長：安裝維修方便等優點。我公司已通過IS09001∶2016質量體系認證，產品的設計、生產與服務具有嚴格規范的控制體系，產品質量有充分保障。用于輸送不含固體顆粒、溫度為-20℃～105℃、粘度小于120厘沲的油類和石油產品。另外，本公司能根據用戶需求實現該系列泵多出口的結構及功能。

結構特點

本型泵是單殼體、單吸、多級臣式節段式離心泵結構，泵的進口水平，出口垂直向上具體結構如下：

1、定子部分

主要由前段、中段、導葉、后段、軸承架和平衡室蓋等零件用穿杠和螺母聯成一體、前段、后段兩側膀用螺栓和螺母固定在泵座上

2、轉子部件

主要由葉輪、葉輪擋套、平衡擋套、平衡盤及軸套零件用小圓螺母把緊，固定在軸上采用平鍵防轉。整個轉子支承在兩端的軸承上。轉子用彈性柱銷聯軸器與電動機直接聯接。為了補償膨脹在最后一級和平衡擋套之間裝了齒形墊，泵檢修時應更換此件。

3、平衡機構

DY型多級離心油泵采用能完全且自動平衡軸向力的平衡盤水力平衡裝置，該裝置由平衡板、平衡盤、平衡套和平衡擋套四個零件組成。

型號說明

例：DY46-50×4

DY—多級離心油泵

46—設計點流量為46m3/h

50—設計點單級揚程為50m

4—級數為4級

例：100DY16×3

100—泵吸入口直徑為100mm

DY—多級離心油泵

16—泵設計點單級揚程為16m

3—級數為3級

性能參數

溫馨提醒：為了節約您查看時長，該頁面只放置部分參數表，如有需要您可以直接聯系客服咨詢、選型及報價！

DY85-67*(3-9)

級數	流量Q		揚程 H （m）	轉速 n （r／min）	效率 η （%）	軸功率 N （KW）	配用電機		必需汽蝕余量 (NPSH) r （m）	葉輪直徑 D （mm）	泵重 (kg)
級數	m³／h	L／S	揚程 H （m）	轉速 n （r／min）	效率 η （%）	軸功率 N （KW）	功率（KW）	電機型號	必需汽蝕余量 (NPSH) r （m）	葉輪直徑 D （mm）	泵重 (kg)
3	55 85 100	15.3 23.6 27.8	222 201 183	2950	58 68 68	57.3 68.4 73.3	90	YB2-280M-2	3.3 4.0 4.4	Φ235	846
4			296 268 244			76.4 91.2 97.7	110	YB2-315S-2			964
5			370 335 305			95.6 114 122.2	132	YB2-315M1-2			1126
6			444 402 366			114.7 136.9 146.6	160	YB2-315M-2			1434
7			518 469 427			133.8 159.6 171	185	YB2-335M1-2			1556
8			592 536 488			152.9 182.4 195.4	220	YB2-355M1-2			1624
9			666 603 549			172 205.2 219.9	250	YB2-355M2-2			1840

DY155-30*(2-10)

級數	流量Q		揚程 H （m）	轉速 n （r／min）	效率 η （%）	軸功率 N （KW）	配用電機		必需汽蝕余量 (NPSH)r （m）	葉輪直徑 D （mm）	泵重 (kg)
級數	m³／h	L／S	揚程 H （m）	轉速 n （r／min）	效率 η （%）	軸功率 N （KW）	功率（KW）	電機型號	必需汽蝕余量 (NPSH)r （m）	葉輪直徑 D （mm）	泵重 (kg)
2	119 155 190	33 43 52.8	64 60 54	1480	69.5 75 76	29.8 33.71 36.95	45	YB2-225M-4	3.2 3.9 4.8	Φ305	476
3			96 90 81			44.7 50.57 55.42	75	YB2-280S-4			546
4			128 120 108			59.6 67.42 73.9	90	YB2-280M-4			617
5			160 150 135			74.5 84.28 92.37	110	YB2-315S-4			687
6			192 180 162			89.4 101.1 110.8	132	YB2-315M-4			757
7			224 210 189			104.3 118.0 129.3	160	YB2-315L1-4			827
8			256 240 216			119.2 134.8 147.8	200	YB2-315L2-4			897
9			288 270 243			134.1 151.7 166.3	200	YB2-315L2-4			968
10			320 300 270			149 168.6 184.7	220	YB2-355M1-4			1038

DY280-65*(3-10)

級數	流量Q		揚程 H （m）	轉速 n （r／min）	效率 η （%）	軸功率 N （KW）	配用電機		必需汽蝕余量 (NPSH)r （m）	葉輪直徑 D （mm）	泵重 (kg)
級數	m³／h	L／S	揚程 H （m）	轉速 n （r／min）	效率 η （%）	軸功率 N （KW）	功率（KW）	電機型號	必需汽蝕余量 (NPSH)r （m）	葉輪直徑 D （mm）	泵重 (kg)
3	185 280 335	51.4 77.8 93.1	204 195 186	1480	57 69 71	180 215 239	280	YB2-355L1-4	2.8 3.7 5.0	Φ410	1006
4			272 260 248			240 287 319	355	Y4001-4			1180
5			340 325 310			300 359 398	450	Y4003-4			1370
6			408 390 372			361 431 478	500	Y4004-4			1552
7			476 455 434			421 503 558	630	Y4501-4			1734
8			544 520 496			481 575 637	710	Y4502-4			1916
9			612 585 558			541 646 717	800	Y4503-4			2098
10			680 650 620			601 718 797	900	Y4504-4			2280

注：訂貨時，請?zhí)峁┹斔陀推窐颂?，以便更準確選型報價；
