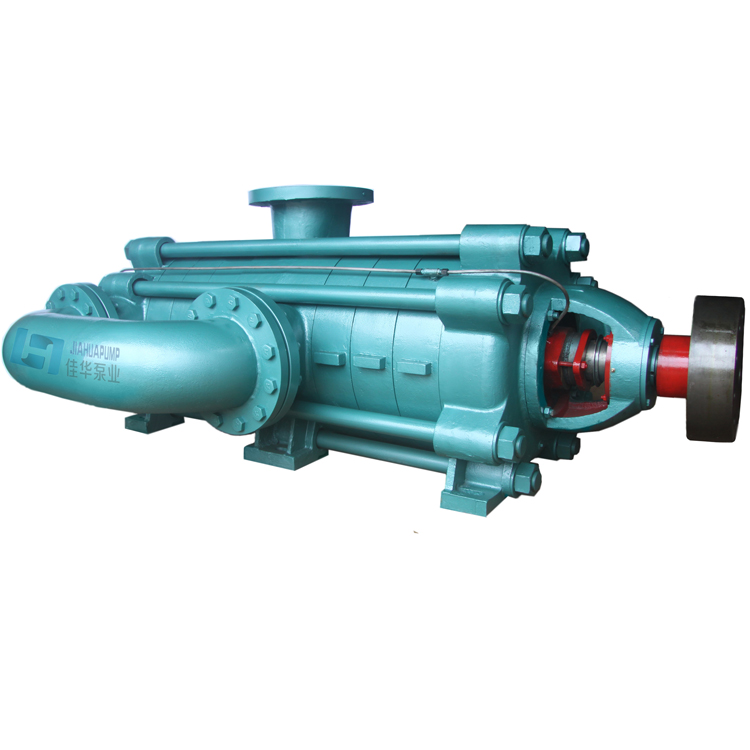

該系列泵是我公司節能新產品，是DF型多級離心泵最好的替代品，在設計上避開了DF型的平衡盤、平衡環裝置。平衡盤、平衡環容易磨損，不及時更換會損壞整個泵、甚至燒掉電機。新的設計使泵維護簡單多了，易損件也少了，成本大大降低了。而且還設計了獨有的節流、減壓裝置，泵的高效區寬、 汽蝕性能好，運行平穩，比普通多級泵的效率平均高出2~3%。

產品用途

采用不銹鋼材質，用于輸送不含固體顆粒，溫度為-20℃～105℃的腐蝕性液體。用戶可根據輸送的介質的名稱、濃度、比重，使用溫度及泵的進口壓力合理選用泵的材質，密封形式，泵的結構，確定電機功率等。適用于礦山、工廠輸送含有腐蝕性的液體。

型號意義

如DF450-60×9（P）

P — 表示自平衡泵

DF — 表示礦用耐腐臥式多級離心泵

450— 表示設計點流量為450m3/h

60 — 表示設計點單級揚程為60m

9 — 表示泵級數為9級

性能范圍

D(P)、DF(P)、MD(P)、DY(P)型泵具有相同的性能參數和安裝尺寸

泵吸入、排出口徑40~305mm

流量Q=3.75~1360m3/h

揚程H=92~1433m

電機功率N=7.5~4000KW

結構特點

DF(P)型耐腐蝕自平衡多級泵系臥式自平衡型結構離心泵，按吸入形式分為單吸多級結構和雙吸多級結構。其吸入口在進水段上為水方 向， 吐出口在出水段上為垂直方向，用拉緊螺栓將泵的進水段、中段、出水段、次級進水段聯成一體，揚程高低可增加泵的級數（可根據用戶的需求吸入口為垂直方向）。

水泵的主要零件：進水段、中段、出水段、次級進水段、正導葉、反導葉、正葉輪、反葉輪、軸、節流減壓裝置、擋套、軸承體、過渡管等。

轉子由裝在軸上的正葉輪、節流減壓裝置、反葉輪、軸套、軸承擋套等零件組成，軸承采用的是“固-游式”干油潤滑結構，驅動端采用圓柱滾子軸承，末端采用角接觸球軸承。

泵的工作室由進水段、中段、出水段、次級進水段、正導葉、反導葉、過渡管等組成。

泵的進水段、中段、出水段之間的密封面均采用密封膠或“O”形密封圈，轉子部分和固定部分之間裝有密封環、導葉套等進行密封，當密封環和導葉套的磨損程度已影響泵的工作性能時應及時予以更換。

軸的密封形式有機械密封和填料密封兩種，泵采用填料密封時，填料環的位置安放要正確，填料的松緊程度必須適當，以液體能一滴一滴滲出為宜。泵各種密封元件裝在密封腔內，腔內要通入一定壓力的水，起水封、水冷、或水潤滑的作用，在軸封處裝有可更換的軸套，以保護泵軸。
